[개발일지] Stanley + PID 궤적 추종 컨트롤러 구현

요약

로봇이 planner가 만들어준 경로를 그대로 따라가게 해주는 Stanley + PID 컨트롤러를 구현해서 GitHub에 공개했다. 파일 하나에 numpy만 있으면 돌아간다. 로봇의 현재 위치를 넣으면 “얼마나 빠르게 갈지(v), 얼마나 꺾을지(w)”를 돌려주는 단순한 구조라, 시뮬레이터든 실제 로봇이든 제어 루프에 바로 붙일 수 있다.

Repo: HapppppyMoon/StanleyController

구현 목표

차동 구동(differential-drive) 로봇용 경로 추종 컨트롤러
프레임워크 의존성 없이 numpy만으로 동작하는 단일 파일
전진 / 후진 / 제자리 회전 / 정지를 상황에 맞게 자동 전환
경로가 바뀌어도(replanning) set_trajectory() 한 번이면 이어서 주행
S-curve 데모와 시각화 (example.py)

구현 내용

조향과 속도를 따로 제어한다

조향 (Stanley): “경로 쪽으로 꺾는” 규칙이다. 두 가지 오차를 본다.

heading 오차: 로봇이 바라보는 방향이 경로 방향과 얼마나 어긋났는지
cross-track 오차: 로봇이 경로에서 옆으로 얼마나 벗어났는지

delta = heading_err + arctan(k_e * cross_track / (|v| + k_soft))
w     = v * path_curvature + k_steer * delta

말로 풀면 이렇다. 경로가 굽은 만큼은 미리 꺾어두고(feedforward), 방향이 어긋난 만큼 + 옆으로 벗어난 만큼을 추가로 꺾는다(feedback). 분모의 k_soft는 속도가 0에 가까울 때 조향이 튀는 것을 막아주는 완충 상수다.

속도 (PID): 목표 속도를 정해두고 PID로 따라간다. 적분값은 [-1, 1] 범위로 잘라서, 오차가 오래 쌓여도 속도가 폭주하지 않게 했다 (integral windup 방지).

목표 속도는 waypoint 간격이 알려준다

궤적은 점들의 위치와 방향만 담긴 배열이고([T, 4] = (x, y, cos_h, sin_h)), 속도 열이 따로 없다. 대신 점 사이의 간격을 속도로 해석한다. 제어 주기마다 한 점씩 지나간다고 보면, 점이 촘촘하면 천천히, 널찍하면 빠르게 가라는 뜻이 된다 (간격 / time_step).

여기에 두 가지 감속을 얹는다.

굽은 구간 감속: v_pref / (1 + curvature_speed_gain * |곡률|)
도착 감속: 남은 거리가 approach_dist 안으로 들어오면 속도를 선형으로 줄임

planner 입장에서는 점 간격만 조절하면 의도한 속도가 그대로 전달된다. 주고받는 데이터가 배열 하나뿐이라 인터페이스도 단순해진다.

상황에 따라 모드를 바꾼다

Mode	언제	어떻게
`forward`	기본	Stanley 조향
`reverse`	다음 목표점이 로봇 뒤에 있을 때	Pure-pursuit 곡률 조향
`rotate`	방향이 45° 이상 어긋났을 때	제자리 회전 (감속 프로파일)
`stop`	도착했거나 경로가 없을 때	정지

Stanley는 “앞으로 달리는 차”를 가정하고 만들어진 규칙이라 후진에는 그대로 못 쓴다. 후진할 때는 뒤쪽 목표점을 향해 원호를 그리며 접근하는 pure-pursuit 방식으로 바꿔 탄다.

실험 결과 (S-curve 데모)

8m 길이의 S-curve를 0.25초 제어 주기로 따라가게 한 결과:

finished in 15.45s
max|cte|  = 0.098 m
mean|cte| = 0.046 m

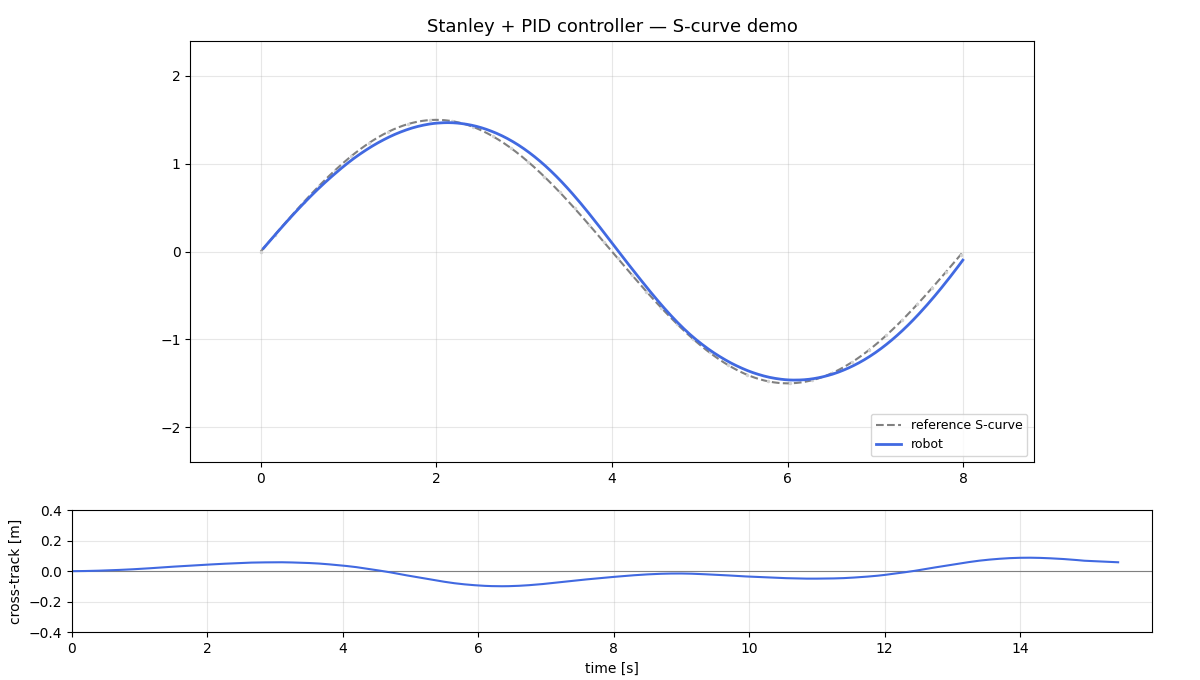

S-curve tracking result

경로에서 가장 많이 벗어난 순간이 약 10cm다. 커브 방향이 바뀌는 변곡점 근처에서 가장 크게 벗어나고, 직선 구간에서는 다시 경로에 딱 붙는다. Stanley의 전형적인 거동이다.

이슈 & 해결

Issue #1: 경로가 자기 자신과 교차하면 로봇이 뒤로 돌아가려 한다

문제: 기준 궤적이 단순 선형이 아니라 8자처럼 한 지점에 여러 시점이 교차하는 경우, 가장 가까운 점을 거리로만(argmin) 찾으면 이미 지나온 시점의 점이 잡힐 수 있다. 그러면 로봇이 갑자기 뒤로 돌아가려 한다 원인: 교차 지점 근처에서는 서로 다른 시점의 waypoint들이 거의 같은 거리에 있어, “가장 가까운 점”이 두 개 이상 생긴다 해결: 거리가 움푹 들어간 지점(local minima)을 전부 찾은 뒤, 지금까지 진행한 지점(furthest_reached) 이후에 있는 것 중 가장 이른 것을 고른다

def _find_closest(self, dists_sq):
    minima = self._find_all_minima(dists_sq)
    candidates = [i for i in minima if i >= self._furthest_reached]
    if not candidates:
        candidates = minima
    return candidates[0]

Issue #2: 전진/후진 모드 진동 문제

문제: 목표점이 로봇 바로 옆에 있으면 전진/후진 판정이 스텝마다 뒤집히는 모드 진동이 발생해서 로봇이 덜덜거린다 해결: 전환에 여유(hysteresis)를 둔다. 전진 중일 때는 목표점이 확실히 뒤쪽(-0.1m 이하)으로 가야만 후진으로 바꾼다

if self.last_mode == 'forward':
    is_reverse = look_rx < -0.1   # 여유를 둔 전환
else:
    is_reverse = look_rx < 0

Issue #3: 제자리 회전이 목표 방향을 지나친다

문제: 고정된 속도로 돌면 목표 방향을 지나쳤다가 반대로 다시 도는 일이 반복된다 해결: 남은 각도가 줄어들수록 회전 속도에 상한을 건다. w_limit = min(sqrt(2 * a_max * |남은 각도|), |남은 각도| / dt), 즉 “지금 감속을 시작해도 제때 멈출 수 있는 속도”까지만 허용하는 것

인사이트

궤적 포맷은 단순할수록 좋다: 속도 열을 없애고 점 간격에 속도를 담았더니 planner와 주고받는 게 배열 하나로 끝난다. 재계획도 배열을 다시 넘기면 끝.
가속도 제한은 컨트롤러 밖으로: 컨트롤러는 속도 상한만 지키고, 출력을 부드럽게 다듬는 일은 로봇 플랫폼 쪽에 맡기는 게 역할 분리가 깔끔하다.
디버그 훅은 미리 심어두자: 매 스텝의 오차들을 ctrl._debug에 넣어두니, 튜닝할 때 로깅 코드를 따로 짤 일이 없었다.

고찰: 왜 Stanley인가

경로 추종에 흔히 쓰는 세 가지 방식을 놓고 보면, 기준 궤적에서 벗어나는 정도가 가장 작은 것이 Stanley를 고른 이유다.

Pure pursuit: 앞쪽의 목표점 하나를 계속 쫓아간다. 경로 자체와의 오차는 보지 않기 때문에, 커브에서 항상 안쪽으로 파고드는(corner cutting) 오차가 구조적으로 남는다. 목표점을 얼마나 앞에 잡느냐에 따라 성능이 크게 달라지는 것도 부담이다.
Cross-track PID: 옆으로 벗어난 거리만 보고 조향한다. 방향 정보가 없어서 경로에 붙은 뒤에도 자세가 안 맞고, 지그재그로 진동하기 쉽다.
Stanley: 방향 오차와 벗어난 거리를 둘 다 본다. 벗어나 있으면 경로 쪽으로 꺾고, 경로 위에서는 방향을 맞춘다. 벗어난 거리를 명시적으로 0으로 수렴시키는 규칙이라, 위 두 방식처럼 오차가 구조적으로 남지 않는다.

planner가 장애물과의 여유까지 계산해서 궤적을 뽑았다면, 그 궤적을 정확히 따라가는 것이 곧 안전이다. 그래서 목표점을 느슨하게 쫓는 방식보다, 경로 위에 로봇을 붙잡아두는 Stanley가 이 용도에 맞다고 판단했다. 실제 데모에서도 최대 이탈이 10cm 수준이었다.

물론 Stanley도 만능은 아니다. 전진을 가정한 규칙이라 후진에서는 pure pursuit로 바꿔 타야 했다.

참고 자료

Hoffmann et al., “Autonomous Automobile Trajectory Tracking for Off-Road Driving” (ACC 2007), Stanley controller 원 논문
Thrun et al., “Stanley: The Robot that Won the DARPA Grand Challenge” (JFR 2006)
PythonRobotics - Stanley Control
